防雷設備的構造與運行-閥型避雷器,此外，500KV及以上的避雷器由于動態電壓升高，需要特別加強間隙的恢復強度，因此已經制成特殊的磁吹間隙（原理如圖3一52）。

它是由兩個主間隙與一個引燃間隙組成，引燃間隙的擊穿電壓低于主間隙，因此先行擊穿，引起下面和上面的主間隙相繼擊穿；當上面主間隙擊穿后，引燃間隙即行熄弧，由于它串有電阻4，所以熄弧時的續流很小，絕緣弧度恢復很快。整個間隙的zui后熄弧則由上下主間隙來承擔。依靠引燃間隙距離的精小可使這種間隙的熄弧比Kr等于1。

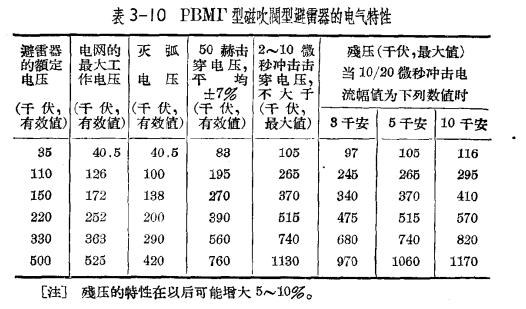

PBMT型避雷器的特性如表3一10所示。220kv及以上的避雷器是采用元件沿三角形骨架曲折布置的柱式結構，骨架由KO一400型絕緣子組成。這種結構可以減低避雷器的高度，220、330及500KV避雷器的高度分別為3.3、5及6.7m。

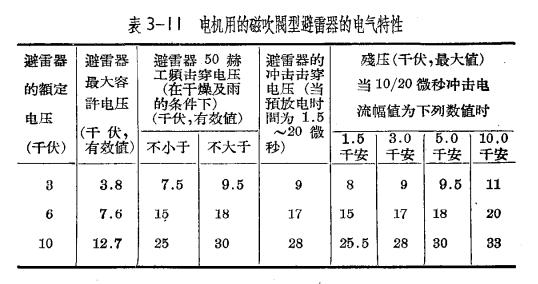

保護直配電機用的PBMT型磁吹避雷器的電氣特性如表3一11所示。

經向磁場軸向電流的磁吹避雷器：美國西屋、日本三菱等廠采用這種型式，結構如圖3一53。

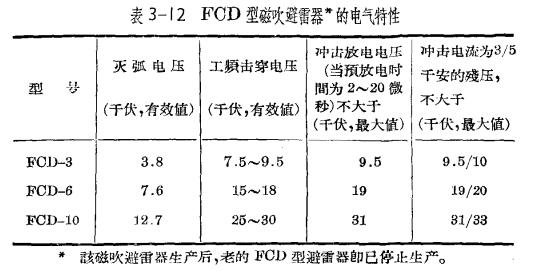

避雷器內裝有由鐵氧體制成的磁鐵產生磁場，鐵氧體嵌裝在間隙的電極內，以避免電流的影響。在間隙中配置了具有高介電常數電介質，以加速間隙的放電。它由磁吹間隙、并聯電阻、閥片及電容器等組成。磁吹間隙是經向電流、朝向磁場的同心式結構，滅弧性能符合要求。茲將FCD系列磁吹避雷器的特性列于表3一12。

磁吹避雷器的應用，可以促使電氣設備絕緣水平進一步的降低，同時也提高了具有弱絕緣變電所的保護可靠性。此外，位于1000m以上高山地區的電氣設備，可以采用密封良好并降低內部氣壓的磁吹避雷器進行保護。這種避雷器的放電電壓雖然較低，但是由于磁吹和冷陰極壓降的效應與氣壓無關，因此間隙的熄弧能力并不降低很多，其熄弧比和保護性能可以獲得進一步地改善，這對高山地區設備的保護是特別適宜的。

-End-
