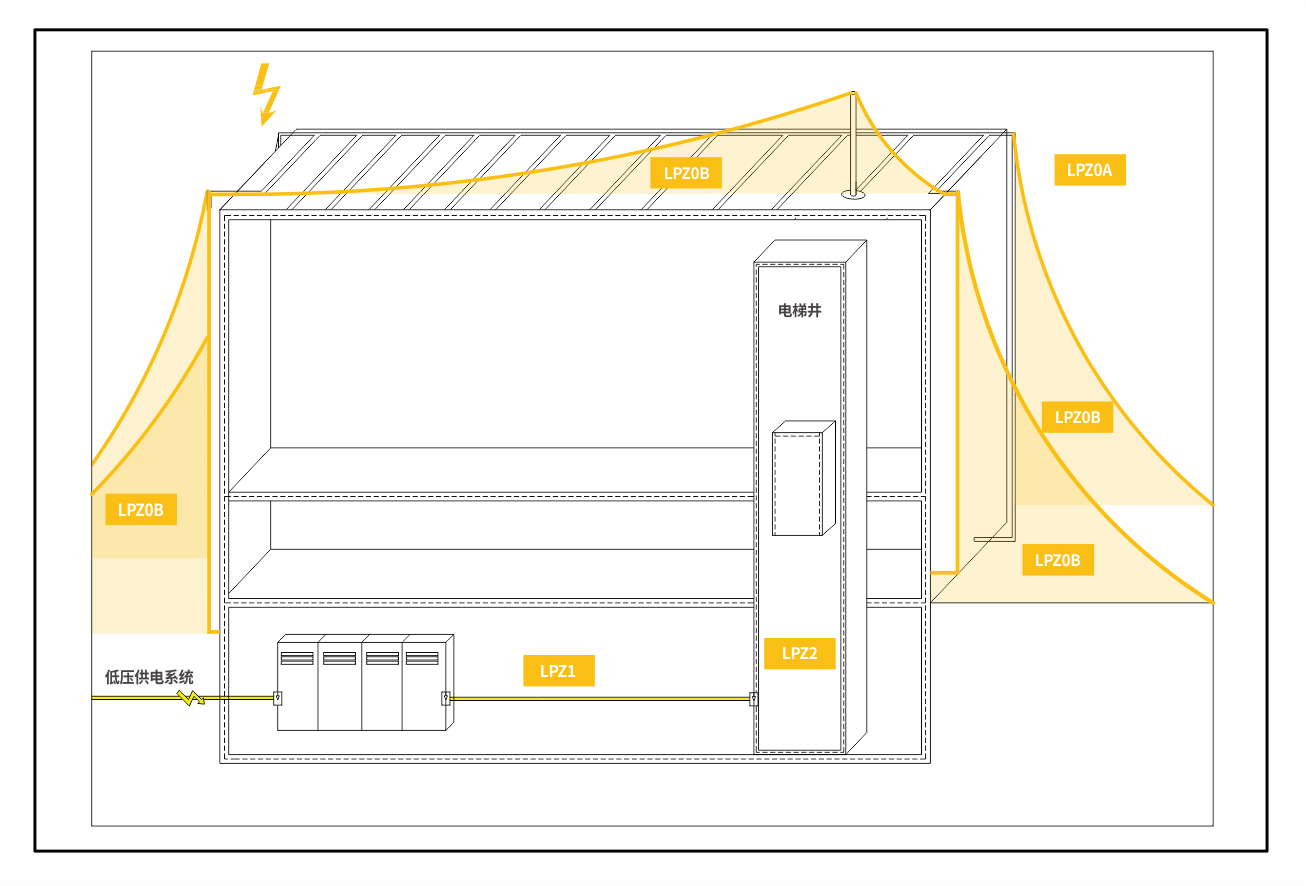

在建筑物內的電氣和電子系統，對由雷電放電引起的瞬態、高能量的電涌，十分敏感，為了對各類電氣信息系統進行有效的雷電防護，根據建筑物具備的各種雷電防護措施（如LPS、電磁屏蔽和SPD等），將需要保護的空間劃分為不同的雷電防護區，那么SPD電涌保護器選型需要注意些什么呢？

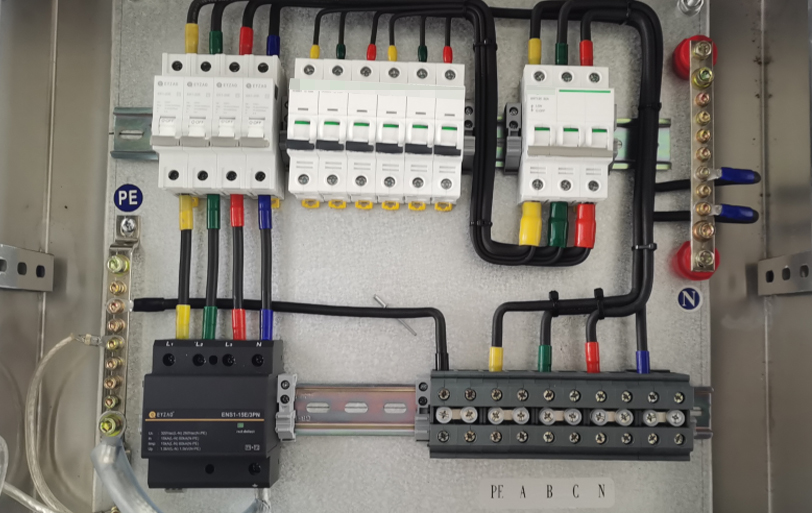

一、從建筑物總配電柜引出到室外的照明配電箱，如果建筑物內總配電柜已經設置了第一級（或第二級）浪涌保護器，那么室外的這個配電箱配置的浪涌保護器應選一級還是二級？

答：以上情況，要看電纜架空與埋地、屏蔽情況，配電箱是否在直擊雷防護范圍內而定。

1、電纜架空引出到照明配電箱時，則照明箱需要配第1級SPD電涌保護器選型（Iimp:12.5kA, Up＜2.5kV，10／350us），SPD前端加后備保護器SCB；

2、電纜架空引出到照明配電箱，且照明箱在直擊雷防護范圍內，則照明箱可配2級SPD電涌保護器選型（Imax:40KA, Up＜1.8kV，8／20us ），SPD前端加SSB；電纜埋地、穿管引出到照明配電箱，則照明箱可以配2級SPD（Imax:40KA, Up＜1.8kV，8／20us ），SPD前端加SSD。

二、同一棟建筑物，如果建筑物已經設置了第一級（或二級）電涌保護器，那么電纜從該建筑物引出又引入，引入的這個配電箱是否需要設置浪涌保護器，如要設置，應如何設置？

答：以上情況需要安裝浪涌保護器，還需根據當?shù)乩妆┨鞌?shù)和周邊自然環境及架空線路距離進行綜合考慮，具體的級別分兩種情況：

1、如果電纜架空引出又引入，配電箱需要安裝1級SPD電涌保護器選型SPD電涌保護器（Iimp:12.5kA, Up＜2.5kV10／350us，）SPD前端加SSD；

2、如果電纜埋地引出又引入，引入的配電箱可安裝SPD電涌保護器選型(Imax:40KA，Up＜1.8kV，8／20us )，SPD前端加SSD；

3、如果是引出又引入建筑物內的配電照明系統，當進入筑物前采用地埋穿管大于20米時（非管溝敷設）可按第三級SPD電涌保護器選型配置（Imax:20KA，8／20us ），SPD前端加SSD；如果是多雷區，仍然要選用2級SPD(Imax:40KA，Up＜1.8kV，8／20us )，SPD前端加SSD。

以上情況的SPD電涌保護器選型原則：

1、必須明確在需要安裝浪涌保護器的前端已經設置的是第一級還是第二級浪涌保護裝置，這樣才能根據界面及當?shù)氐睦妆┨鞌?shù)和周邊自然環境及架空線路距離等等因素進行綜合考慮，選用合適級別和參數的浪涌保護器，否則可能會出現前后配置不合理的問題。

2、必須明確該配電箱的作用，是應急照明還是普通照明，后續負載是網絡通信還是動力配電系統或可能供電線路上有消防、通信等應急探測、自動控制系統以及重要的網絡控制中心，要根據后續負載的重要程度來綜合決定選用需要配置的浪涌保護裝置的技術參數和級別。

3、前面所提到的“所有的設計原則都在于被保護設備的耐受能力”是一個方面，也就是說被保護對象的重要性很關鍵，不能一概而論；如配電箱后端負載為純照明系統，所選用浪涌保護裝置的技術參數就要基于經濟效能論證來綜合考慮。

SPD電涌保護器選型的核心要點：所有的設計原則都在于被保護設備的耐受能力，國外的標準只規定首級產品的參數，后續都是根據現場的實際情況再進行設計，而且都是做終端測試，這種從實際運用來講更有價值。
