管型避雷器和保護間隙-管型避雷器的結構和特性-查看詳情(連載3)【易造防雷】

管型避雷器和保護間隙-管型避雷器的結構和特性,根據管子材料的不同，管型避雷器分為纖維膠木型（PTΦ或PT型）及塑料型（PTB型）兩種；并按額定電壓及遮斷電流的上下限分成不同的類型。例如PT35／1.8—10表示PT型避雷器，額定電壓為35kv，遮斷電流范圍為1.8～10KA（有效值）。

管型避雷器和保護間隙-管型避雷器的結構和特性

管型避雷器和保護間隙-管型避雷器的結構和特性-時間變化

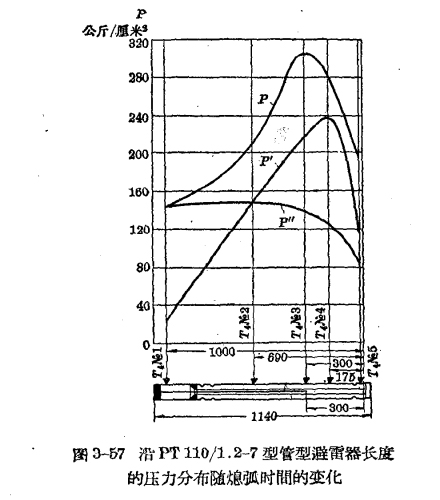

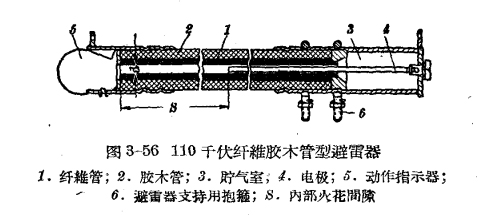

3—56系PT型避雷器的結構圖。產生氣體的管子為纖維管，在它的外面套有多層卷制的膠木管來增加機械強度。在膠木管的封閉端具有注氣室，當電弧開始燃燒時纖維質產生的大量氣體被壓入注氣室，而當電流通過零值瞬間間隙內部壓力下降時，注氣室氣體即以較大速度噴出，造成強烈的縱向吹風而加速滅弧。這種注氣室可以顯著精短內間隙的長度和降低避雷器的放電電壓。PT110/1.2—7型沿管子長度的氣壓分布如圖3—57所示。在電流為峰值的瞬間，壓力p′的最大值分布在間隙的區域內，而當電流通過零值瞬間壓力p″的最大位則發生在注氣室內，因而造成縱向吹弧的有利條件。膠木管的另一端開口，并裝有板狀電極，電極中心有星形孔，可以防止避雷器因內徑變大而阻礙氣體的排出。在開口端內裝有一次動作指示牌，在注氣室的底部裝有內部棒形電極與板狀電極形成內部火花間隙。膠木管外層的長度是按熄弧過程中防止沿管子表面閃絡的條件來確定的。

管型避雷器和保護間隙-管型避雷器的結構和特性-千伏

由于膠木容易吸潮所以管子外表要涂一層防潮油漆。6及10KV的PT型避雷器，為了降低其沖擊放電電壓，在開口端膠木管內徑有金屬箔制成的輔助電極以增加內間隙的電容，從而加速沖擊放電的發展。PT型避雷器具有較高的機械強度，能夠忍受約70KA的沖擊電流而不致?lián)p壞。
