在平屋頂建筑物上(圖5.1.3.1和圖5.1.3.2)，使用網格法設計安裝接閃裝置。按照相應的保護等級在房頂上應布置一個具有一定網格寬度的網狀避雷網。(表5.1.1.3)

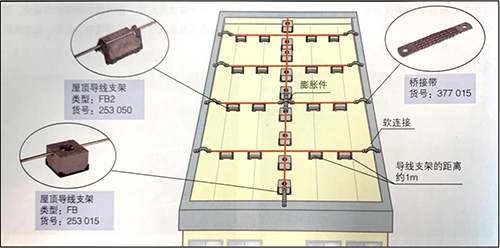

圖5.1.3.1 接閃裝置

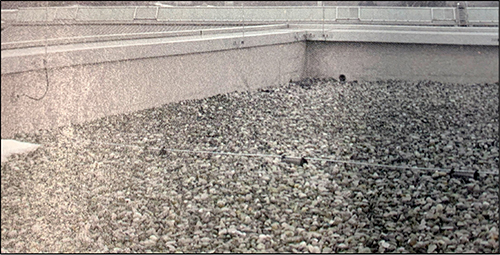

圖5.1.3.2 在平頂屋頂上的接閃裝置

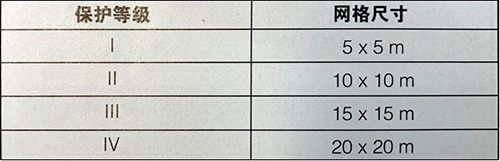

表5.1.1.3 避雷網格尺寸

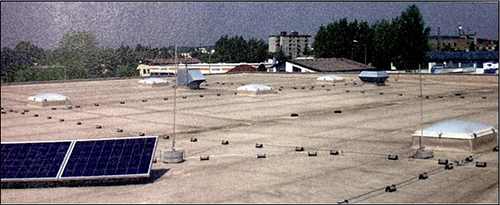

圖5.1.3.3展示了網格狀的接閃裝置與避雷針連接的實際應用，用以保護屋頂上的設施，如:霓虹燈、光伏電池或通風裝置。

圖5.1.3.3 接閃裝置的應用

平面屋頂上的線束支架以1m的間隔放置。引下線應與作為接閃裝置天然組件的屋頂攔墻相連接。由于樓頂攔墻使用的材料的長度隨溫度而熱脹冷縮，因此它的每段都配有“滑動鋼板”。

    如果將屋頂攔墻作為接閃裝置，每段相互之間都要做永久性的導電連接，且不能影響攔墻的伸縮能力。這些可以通過橋接編織帶、魚尾板或電纜來實現。(圖5.1.3.4)

圖5.1.3.4 建筑欄墻的橋接

對接閃裝置和引下線，也要考慮由于溫度變化造成的長度改變。

當雷電擊中屋頂攔墻時，可能導致使用材料的熔斷。為避免這種情況的發生，應在此安裝一個額外的接閃裝置，如:使用滾球法確定安裝位置的接閃棒。

(圖5.1.3.5)

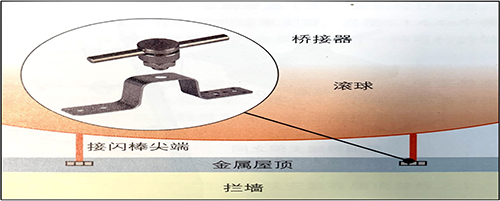

圖5.1.3.5 當屋頂金屬板不允許完全熔斷時，對金屬屋頂欄墻進行保護的實例
